品番：1QN
説明: 1QN メートルオス 74° コーン/NPT オス
変換可能なコード:
材質: 炭素鋼 45 #
表面処理: 亜鉛、Cr3+ メッキ、クリアホワイト
耐食時間：120時間以上
程度: ストレート

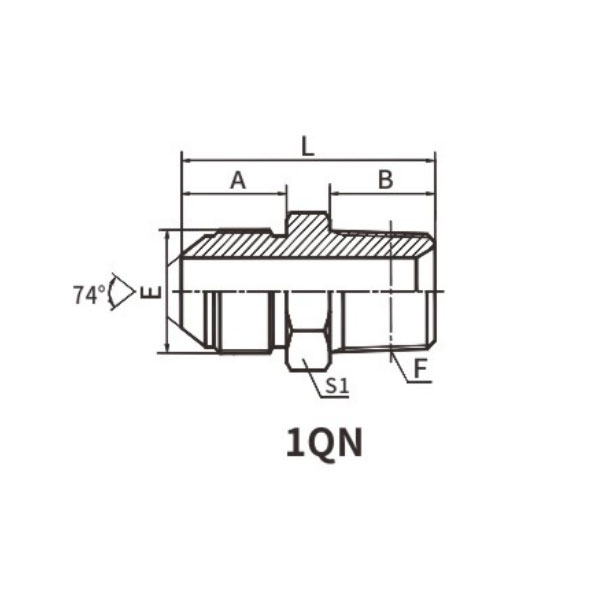

| 部品番号 | 糸 | TUBEO.D. | 寸法 | |||||
| E | F | D | A | B | L | S1 | S2 | |
| 1QN-12-02 | M12X1.5 | Z1/8"X27 | 6 | 15.7 | 10.5 | 32 | 14 | 14 |
| 1QN-12-04 | M12X1.5 | Z1/4"X18 | 6 | 15.7 | 15 | 36.5 | 14 | 14 |
| 1QN-14-02 | M14X1.5 | Z1/8"X27 | 8 | 17 | 10.5 | 33 | 17 | 17 |
| 10N-14-04 | M14X1.5 | Z1/4"X18 | 8 | 17 | 15 | 38 | 17 | 17 |
| 1QN-16-04 | M16X1.5 | Z1/4"X18 | 10 | 18 | 15 | 39 | 17 | 19 |
| 1QN-18-04 | M18X1.5 | Z1/4"X18 | 12 | 18 | 15 | 39 | 19 | 22 |
| 1QN-18-06 | M18X1.5 | Z3/8"X18 | 12 | 18 | 16 | 40 | 19 | 22 |
| 1QN-18-08 | M18X1.5 | Z1/2"X14 | 12 | 18 | 19.5 | 45.5 | 22 | 22 |
| 1QN-22-06 | M22X1.5 | Z3/8"X18 | 14 | 19.5 | 16 | 43.5 | 24 | 27 |
| 1QN-22-08 | M22X1.5 | Z1/2"X14 | 14 | 19.5 | 19.5 | 47 | 24 | 27 |
| 1QN-27-06 | M27X1.5 | Z3/8"X18 | 18 | 20 | 16.5 | 46 | 30 | 32 |
| 1QN-27-08 | M27X1.5 | Z1/2"X14 | 18 | 20 | 19.5 | 49.5 | 30 | 32 |
| 1QN-27-12 | M27X1.5 | Z3/4"X14 | 18 | 20 | 19.5 | 49.5 | 30 | 32 |
| 10N-27-16 | M27X1.5 | Z1"X11.5 | 18 | 20 | 25.5 | 56.5 | 36 | 32 |
| 1QN-30-12 | M30X1.5 | Z3/4"X14 | 20 | 23 | 19.5 | 53.5 | 32 | 36 |
| 1QN-33-12 | M33X2 | Z3/4"X14 | 22 | 26 | 19.5 | 56.5 | 36 | 38 |
| 1QN-36-16 | M36X2 | Z1"X11.5 | 25 | 26 | 25.5 | 63 | 41 | 41 |
| 1QN-39-16 | M39X2 | Z1"X11.5 | 28 | 26 | 25.5 | 64.5 | 41 | 46 |
| 1QN-45-16 | M45X2 | Z1"X11.5 | 34 | 28.5 | 25.5 | 67 | 46 | 55 |
| 1QN-45-20 | M45X2 | Z1.1/4"X11.5 | 34 | 28.5 | 26.5 | 68 | 46 | 55 |
| 1QN-45-24 | M45X2 | Z1.1/2"X11.5 | 34 | 28.5 | 27.5 | 71 | 50 | 55 |
| 1QN-52-20 | M52X2 | Z1.1/4"X11.5 | 42 | 30 | 26.5 | 71.5 | 55 | 60 |
1QN メトリック オス 74° コーン/NPT オス 英語 はじめに
1QN メートル オス 74° コーン/NPT オス コネクタは、メートル システムとナショナル パイプ スレッド (NPT) システムの間に安全かつ信頼性の高い接続を提供するように設計された精密設計コンポーネントです。このユニークなシールは堅牢で漏れのない性能を提供し、さまざまな工業用流体システムにとって理想的な選択肢となります。
1QN コネクタのメートル雄端は 74° の円錐設計を特徴とし、対応する NPT 雄ねじと完全に嵌合します。このテーパー形状により、強力で確実なシールが形成され、ぴったりと漏れのない接続が保証されます。
NPT おねじは、米国で配管やチューブの接続に広く使用されている標準ねじシステムです。 74°コーンメトリックオスエンドとの互換性により、メトリックコンポーネントとNPTコンポーネントの両方が使用される混合システムアプリケーションへのシームレスな統合が可能になります。
高品質の素材で製造された 1QN メトリック オス 74° コーン/NPT オス コネクタは、高圧および高温の厳しい環境に耐えられるように設計されています。耐食性と耐久性に優れ、長期的な信頼性と性能を保証します。
このコネクタの精密エンジニアリングにより、スムーズで確実な嵌合が保証され、漏れのリスクが最小限に抑えられ、システム効率が最大化されます。その多用途性により、油圧、空気圧、その他の流体システムを含む幅広い産業用途で使用できます。
要約すると、1QN メトリック オス 74° コーン/NPT オス コネクタは、混合システム アプリケーション向けに設計された堅牢で信頼性の高いシーリング コンポーネントです。精密に設計されたテーパー設計、メートルねじシステムと NPT ねじシステムの両方との互換性、および高品質の素材により、さまざまな工業用流体システムで安全で漏れのない接続を実現する信頼できるソリューションとなっています。
