部品番号:20191
説明: 20191-90°メトリックメスマルチシール
変換可能なコード:
材質:炭素鋼 45#
表面処理: 亜鉛、Cr3+メッキ、クリアホワイト
耐食時間：120時間以上
度:90°

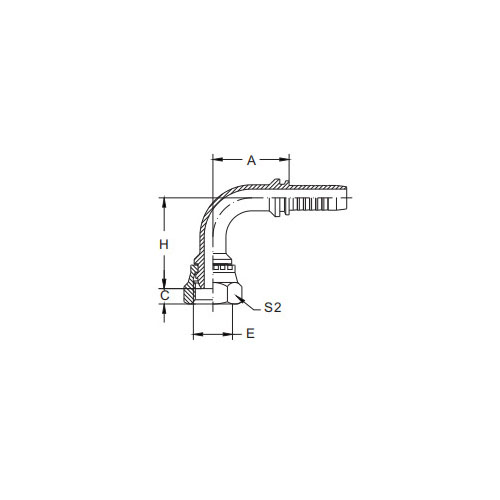

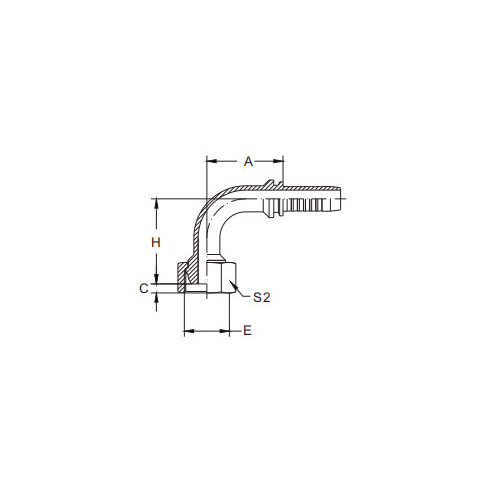

| 部品番号。 | スレッド | HOSEBORE | 寸法 | ||||
| DN | ダッシュ | A | C | H | S2 | ||
| 20191-10-03 | M10×1 | 5 | 3 | 27 | 2.5 | 35.5 | 14 |
| 20191-12-04 | M12×1.5 | 6 | 4 | 30 | 4 | 37.5 | 17 |
| 20191-14-04T | M14×1.5 | 6 | 4 | 30 | 4 | 38 | 17 |
| 20191-14-05 | M14×1.5 | 8 | 5 | 30 | 4 | 41 | 19 |
| 20191-16-04T | M16×1.5 | 6 | 4 | 30 | 4 | 38.5 | 19 |
| 20191-16-05T | M16×1.5 | 8 | 5 | 33 | 4 | 41.5 | 19 |
| 20191-16-06 | M16×1.5 | 10 | 6 | 35.3 | 4 | 43.8 | 22 |
| 20191-18-05T | M18×1.5 | 8 | 5 | 33 | 4 | 43 | 22 |
| 20191-18-06T | M18×1.5 | 10 | 6 | 35.3 | 4 | 45.3 | 22 |
| 20191-18-08 | M18×1.5 | 12 | 8 | 40.5 | 4 | 50.5 | 24 |
| 20191-20-06T | M20×1.5 | 10 | 6 | 35.3 | 5.5 | 43.8 | 24 |
| 20191-20-08 | M20×1.5 | 12 | 8 | 39.5 | 5.5 | 52 | 27 |
| 20191-22-06T | M22x1.5 | 10 | 6 | 35.3 | 5 | 44.3 | 27 |
| 20191-22-08T | M22x1.5 | 12 | 8 | 41 | 5 | 53 | 27 |
| 20191-24-08T | M24x1.5 | 12 | 8 | 41 | 5.5 | 51 | 30 |
| 20191-24-10 | M24x1.5 | 16 | 10 | 58 | 5.5 | 58.5 | 30 |
| 20191-27-10DT | M27x1.5 | 16 | 10 | 56 | 5.5 | 55.5 | 32 |
| 20191-27-10T | M27×2 | 16 | 10 | 56 | 5.5 | 55.5 | 32 |
| 20191-30-12DT | M30×1.5 | 20 | 12 | 67.5 | 6 | 68.5 | 36 |
| 20191-30-12T | M30×2 | 20 | 12 | 66.2 | 6 | 68.5 | 36 |
| 20191-36-12T | M36×2 | 20 | 12 | 65.5 | 7 | 67 | 41 |
| 20191-36-14T | M36×2 | 22 | 14 | 71.2 | 7 | 69 | 41 |
| 20191-39-16T | M39x2 | 25 | 16 | 78 | 7 | 73.5 | 46 |
| 20191-45-20T | M45×2 | 32 | 20 | 91.5 | 8.5 | 85 | 55 |
| 20191-52-24T | M52×2 | 40 | 24 | 109.4 | 9 | 100 | 60 |
| 20191-64-32T | M64×2 | 50 | 32 | 131 | 14 | 122.3 | 75 |
20191-90°メトリックメスマルチシールのご紹介
20191-90°メトリックメスマルチシールは、メトリック配管システムに安全で漏れのない接続を提供するように設計された高性能継手です。このマルチシール フィッティングは強化されたシール機能を提供し、困難な環境や高圧条件下でも信頼性の高いパフォーマンスを保証します。
この継手の主な特徴は、90°メトリック雌ネジ設計であり、互換性のある雄ネジ付きコンポーネントへの取り付けと接続が簡単に行えます。ネジ山は精密にカットされており、しっかりと確実にフィットし、漏れや滑りのリスクを最小限に抑えます。
フィッティングのマルチシール機能とは、複数層のシールを提供し、堅牢で長期にわたるシールを保証する機能を指します。この機能は、接続部を通過する流体やガスに対して信頼性の高いシールを作成するために連携して機能する特殊なシール材と設計要素の使用によって実現されます。
20191-90°メトリックメスマルチシールは、優れた耐食性と耐久性を備えた高品質の素材で作られています。これにより、フィッティングが過酷な条件に耐え、長期間にわたってシール性能を維持できることが保証されます。
産業用流体ハンドリング システム、配管用途、または安全で信頼性の高い接続を必要とするその他のメートル配管システムで使用する場合でも、20191-90°メートル メス マルチシールは理想的な選択肢です。精密なねじ切り、マルチシール設計、高品質の素材により、配管のニーズに応える堅牢で長持ちするソリューションが実現します。
