品番：AJ
説明: JIC オス 74°CONE T シャツ
変換可能なコード:
材質: 炭素鋼 45 #
表面処理: 亜鉛、Cr3+ メッキ、クリアホワイト
耐食時間：120時間以上
程度: スリーウェイティー

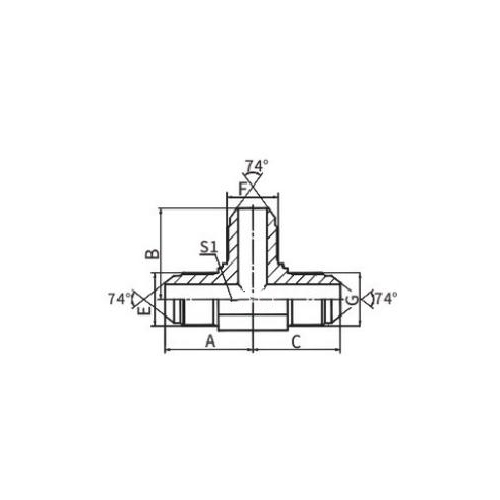

| 部品番号 | 糸 | 寸法 | ||||||
| E | F | G | A | B | C | S1 | ||
| AJ-04 | 7/16"×20 | 7/16"×20 | 7/16"×20 | 24.5 | 24.5 | 24.5 | 11 | |
| AJ-04-06-04 | 7/16"×20 | 9/16インチ×18 | 7/16"×20 | 26.6 | 26.9 | 26.6 | 14 | |
| AJ-05 | 1/2"X20 | 1/2"X20 | 1/2"X20 | 26 | 26 | 26 | 14 | |
| AJ-06-04-06 | 9/16インチ×18 | 7/16"×20 | 9/16インチ×18 | 26.9 | 26.6 | 26.9 | 14 | |
| AJ-06 | 9/16インチ×18 | 9/16インチ×18 | 9/16インチ×18 | 26.9 | 26.9 | 26.9 | 14 | |
| AJ-08-06-08 | 3/4インチ×16 | 9/16インチ×18 | 3/4インチ×16 | 32 | 30 | 32 | 19 | |
| AJ-10 | 7/8インチ×14 | 7/8インチ×14 | 7/8インチ×14 | 37.8 | 37.8 | 37.8 | 22 | |
| AJ-12 | 1.1/16インチ×12 | 1.1/16インチ×12 | 1.1/16インチ×12 | 44.2 | 44.2 | 44.2 | 27 | |
| AJ-16 | 1.5/16インチ×12 | 1.5/16インチ×12 | 1.5/16インチ×12 | 49 | 49 | 49 | 33 | |
| AJ-16-12-16 | 1.5/16インチ×12 | 1.1/16インチ×12 | 1.5/16インチ×12 | 49 | 48 | 49 | 33 | |
| AJ-20 | 1.5/8インチ×12 | 1.5/8インチ×12 | 1.5/8インチ×12 | 56.5 | 56.5 | 56.5 | 41 | |
| AJ-24 | 1.7/8インチ×12 | 1.7/8インチ×12 | 1.7/8インチ×12 | 63 | 63 | 63 | 48 | |
| AJ-32 | 2.1/2インチ×12 | 2.1/2インチ×12 | 2.1/2インチ×12 | 78 | 78 | 78 | 63 | |

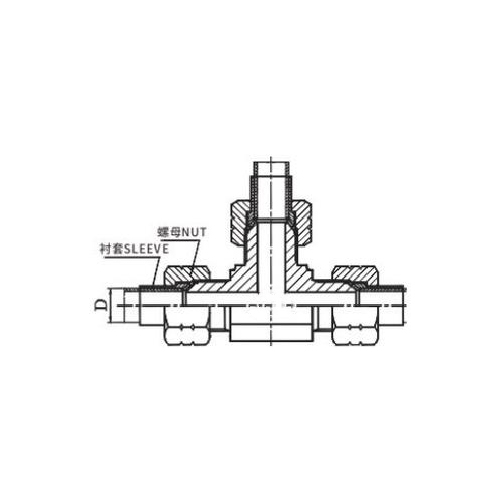

注: ナットとスリーブは別々に注文する必要があります。ナット NB200 とスリーブ NB500 はメートル管に適しており、ナット NB200 とスリーブ NB300 はインチ管に適しています。
JIC オス 74° コーン ティーは、3 方向に分岐する油圧継手で、両端に 74 度のコーン シートを備えた JIC (Joint Industry Council) オス コネクタを備えています。この T 字継手により、油圧システム内の複数の方向への流体の流れの分配または組み合わせが可能になります。
JIC コネクタの 74 度のコーン シートは、互換性のあるメス継手と嵌合したときに、しっかりとした漏れ防止シールを保証します。この設計により、金属間の接触面が提供され、漏洩することなく高圧に耐えることができる堅牢で信頼性の高い接続が実現します。
JIC オス 74° コーン T 継手は通常、要求の厳しい油圧システムでの寿命と性能を確保するために、炭素鋼やステンレス鋼などの耐久性のある材料で作られています。これらの継手には、耐食性を高めて耐用年数を延ばすために、亜鉛メッキまたはその他の保護処理が施されることがよくあります。
この継手の T 字構造は、流体を複数の場所に分配したり、異なる供給源から組み合わせる必要があるシステムでの使用に最適です。 JIC オス 74° コーン ティーは、流体を 3 方向に流すことができるため、油圧システム設計に多用途性と効率性をもたらします。
要約すると、JIC オス 74° コーン ティーは、油圧システム内の流体の流れの分配または組み合わせを可能にする、堅牢で漏れのないフィッティングです。金属間のシール設計と耐久性のある構造により、要求の厳しい流体動力アプリケーションにとって信頼できる選択肢となります。
