部品番号: 26711
説明: 26711 JIC メス 74°コーンシート
変換可能なコード:
材質: 炭素鋼 45 #
表面処理: 亜鉛、Cr3+ メッキ、クリアホワイト
耐食時間：120時間以上
程度: ストレート

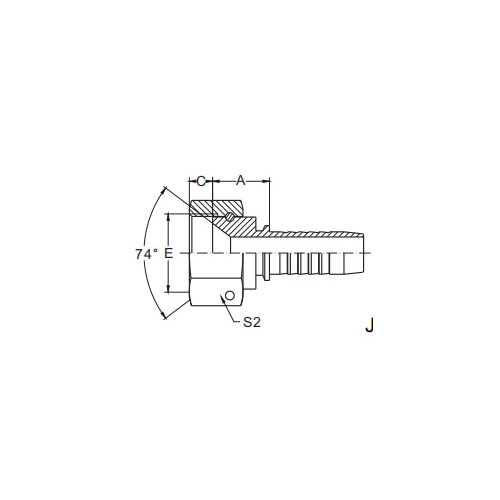

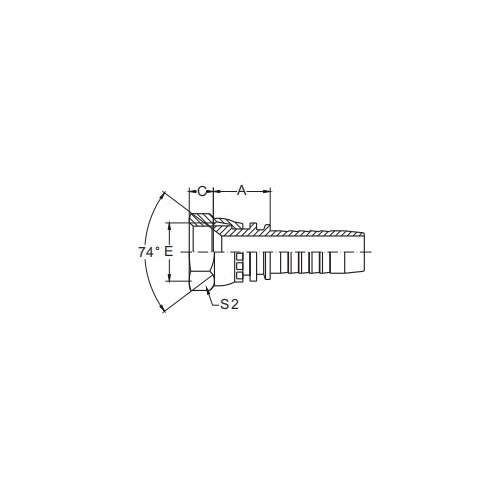

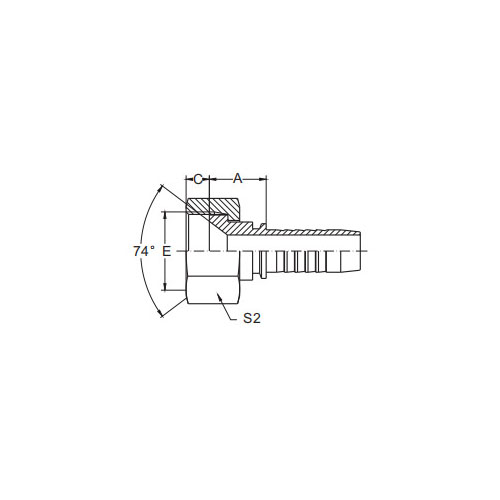

| 部品番号 | スレッドE | ホース穴 | 寸法 | |||
| DN | ダッシュ | A | C | S2 | ||
| 26711-04-03 | 7/16x20 | 5 | 3 | 14 | 8.7 | 14 |
| 26711-04-04 | 7/16x20 | 6 | 4 | 15 | 8.7 | 14 |
| 26711-05-04 | 1/2x20 | 6 | 4 | 16 | 9.5 | 16 |
| 26711-05-05 | 1/2x20 | 8 | 5 | 16 | 9.5 | 16 |
| 26711-05-06 | 1/2x20 | 10 | 6 | 16 | 9.5 | 16 |
| 26711-06-04 | 9/16×18 | 6 | 4 | 17 | 9.5 | 19 |
| 26711-06-05 | 9/16×18 | 8 | 5 | 17 | 9.5 | 19 |
| 26711-06-06 | 9/16×18 | 10 | 6 | 17 | 9.5 | 19 |
| 26711-06-08 | 9/16×18 | 12 | 8 | 17.5 | 9.5 | 19 |
| 26711-08-06 | 3/4x16 | 10 | 6 | 18.5 | 10.7 | 22 |
| 26711-08-08 | 3/4x16 | 12 | 8 | 19 | 10.7 | 22 |
| 26711-08-10 | 3/4x16 | 16 | 10 | 19.5 | 10.7 | 22 |
| 26711-10-06T | 7/8x14 | 10 | 6 | 19 | 13.6 | 27 |
| 26711-10-08 | 7/8x14 | 12 | 8 | 20 | 12.7 | 27 |
| 26711-10-10 | 7/8x14 | 16 | 10 | 20 | 12.7 | 27 |
| 26711-10-12 | 7/8x14 | 20 | 12 | 20 | 12.7 | 27 |
| 26711-12-08T | 1-1/16x12 | 12 | 8 | 20 | 14.3 | 32 |
| 26711-12-10 | 1-1/16x12 | 16 | 10 | 21.5 | 14.3 | 32 |
| 26711-12-12 | 1-1/16x12 | 20 | 12 | 21.5 | 14.3 | 32 |
| 26711-12-16 | 1-1/16x12 | 25 | 16 | 23 | 14.3 | 32 |
| 26711-14-12 | 1-3/ 16x12 | 20 | 12 | 22.2 | 14.7 | 36 |
| 26711-16-12T | 1-5/ 16x12 | 20 | 12 | 20 | １５． 1 | 41 |
| 26711-16-16 | 1-5/ 16x12 | 25 | 16 | 25 | １５． 1 | 38 |
| 26711-16-20 | 1-5/ 16x12 | 32 | 20 | 25 | １５． 1 | 38 |
| 26711-20-16T | 1-5/8x12 | 25 | 16 | 23 | 16.5 | 50 |
| 26711-20-20W | 1-5/8x12 | 32 | 20 | 28 | 16.5 | 50 |
| 26711-24-20W | 1-7/8x12 | 32 | 20 | 30 | 19.5 | 55 |
| 26711-24-24W | 1-7/8x12 | 40 | 24 | 30 | 19.5 | 55 |
| 26711-32-24T | 2- 1/2x12 | 40 | 24 | 27 | 23.5 | 75 |
| 26711-32-32T | 2- 1/2x12 | 50 | 32 | 27 | 23.5 | 75 |
26711 JIC メス 74° コーン シートの紹介
26711 JIC メス 74° コーン シートは、幅広い産業用途で使用するために設計された高性能流体継手です。この精密に製造されたコンポーネントは、堅牢で漏れの少ない接続を提供し、さまざまな圧力と温度条件下でも信頼性の高い流体移送を保証します。
26711 継手の JIC (Joint Industry Council) ねじパターンは、幅広い標準コンポーネントとの互換性を保証し、既存の流体システムへのシームレスな統合を容易にします。雌ねじの設計は雄コンポーネントとしっかりと嵌合し、産業用途の要求に耐えられる強力で安定した接続を実現します。
74° コーン シートはフィッティングの重要な要素であり、しっかりとした確実なシールを提供します。このコーン シートは、相手側のオス コーンに完全にフィットするように設計されており、高圧流体を効果的に処理できる漏れのない接続を保証します。
高品質の素材で製造された 26711 JIC メス 74° コーン シートは、優れた耐久性と耐腐食性を示します。これにより、過酷な産業環境でも信頼性の高いパフォーマンスが保証され、長期使用において信頼できる選択肢となります。
油圧、空圧、その他の種類の流体システムを扱う場合でも、26711 JIC メス 74° コーン シートは、堅牢で漏れのない接続を実現する優れた選択肢です。その精密エンジニアリングと高品質の素材により、安全で信頼性の高い接続を必要とするあらゆる産業用流体システムに価値のある追加品となります。
