部品番号: 26741
説明: 26741 45°JIC メス 74°コーンシート
変換可能なコード:
材質: 炭素鋼 45#
表面処理: 亜鉛、Cr3+ メッキ、クリアホワイト
耐食時間：120時間以上
度: 45°

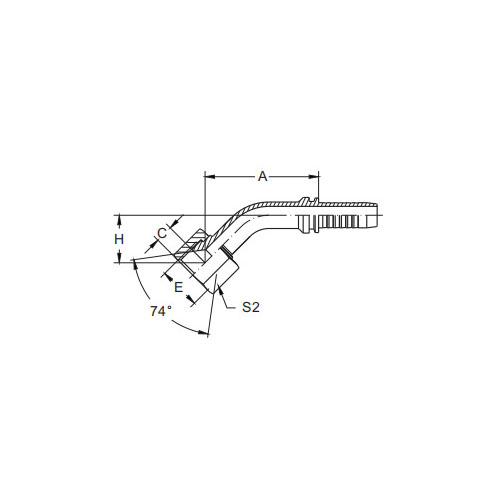

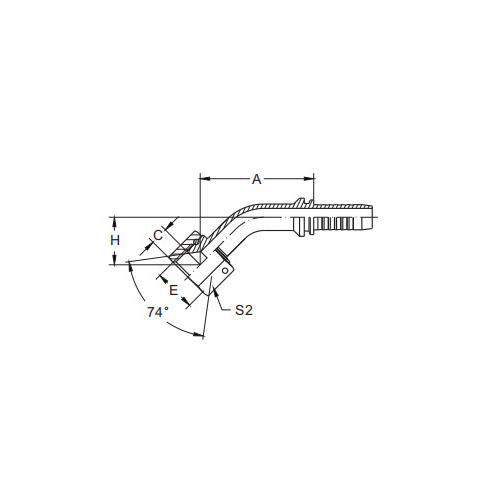

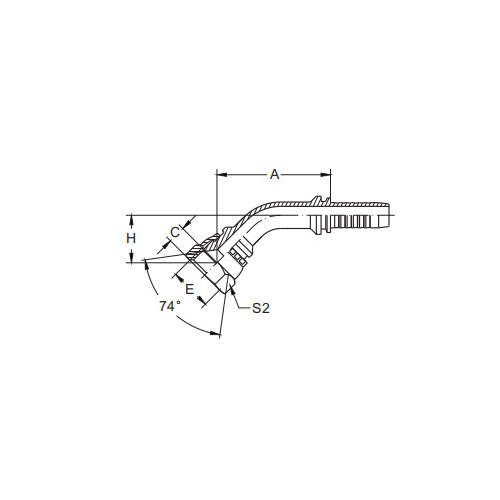

| 部品番号 | スレッドE | ホース穴 | 寸法 | ||||
| DN | ダッシュ | A | C | H | S2 | ||
| 26741-04-03 | 7/16x20 | 5 | 3 | 32.7 | 8.7 | 12.2 | 14 |
| 26741-04-04 | 7/16x20 | 6 | 4 | 35.2 | 8.7 | 13.2 | 14 |
| 26741-05-04 | 1/2x20 | 6 | 4 | 35.6 | 9.5 | 13.5 | 16 |
| 26741-05-05 | 1/2x20 | 8 | 5 | 37.7 | 9.5 | 14.4 | 16 |
| 26741-05-06 | 1/2x20 | 10 | 6 | 37.7 | 9.5 | 14.4 | 16 |
| 26741-06-04 | 9/16×18 | 6 | 4 | 35.6 | 9.5 | 13.5 | 19 |
| 26741-06-05 | 9/16×18 | 8 | 5 | 37.7 | 9.5 | 14.4 | 19 |
| 26741-06-06 | 9/16×18 | 10 | 6 | 38.8 | 9.5 | 15.5 | 19 |
| 26741-08-06 | 3/4x16 | 10 | 6 | 40.2 | 10.7 | 16.2 | 22 |
| 26741-08-08 | 3/4x16 | 12 | 8 | 45.3 | 10.7 | 19 | 22 |
| 26741-10-08 | 7/8x14 | 12 | 8 | 46.3 | 12.7 | 20 | 27 |
| 26741-10-10 | 7/8x14 | 16 | 10 | ５４． 1 | 12.7 | 21.8 | 27 |
| 26741-10-12 | 7/8x14 | 20 | 12 | 58.6 | 12.7 | 21.8 | 27 |
| 26741-12-08T | 1-1/16x12 | 12 | 8 | 50.4 | 14.3 | ２１． 1 | 32 |
| 26741-12-10 | 1-1/16x12 | 16 | 10 | 55． 1 | 14.3 | 22.8 | 32 |
| 26741-12-12 | 1-1/16x12 | 20 | 12 | 59.3 | 14.3 | 24.2 | 32 |
| 26741-14-12 | 1-3/ 16x12 | 20 | 12 | 60． 1 | 14.7 | 24.2 | 36 |
| 26741-16-12T | 1-5/ 16x12 | 20 | 12 | 60． 1 | １５． 1 | 24.2 | 41 |
| 26741-16-16 | 1-5/ 16x12 | 25 | 16 | 73.5 | １５． 1 | 28 | 38 |
| 26741-20-20W | 1-5/8x12 | 32 | 20 | 85.6 | 16.5 | 34.5 | 50 |
| 26741-24-20W | 1-7/8x12 | 32 | 20 | 86.6 | 19.5 | 35.9 | 55 |
| 26741-24-24W | 1-7/8x12 | 40 | 24 | 114.8 | 19.5 | ４４． 1 | 55 |
26741 45° JIC メス 74° コーン シートの紹介
26741 45° JIC メス 74° コーン シートは、幅広い産業用途の要求を満たすように設計された高性能流体継手です。この精密に製造されたフィッティングは、独自の 45 度の角度を備えており、確実で漏れのないシールを維持しながら、流体の流れをスムーズかつ効率的に移行させます。
JIC (Joint Industry Council) ねじパターンは、さまざまな標準コンポーネントとの互換性を保証し、既存の流体システムへの統合を容易にします。雌ねじの設計により、嵌合する雄コンポーネントとの確実な接続が可能になり、堅牢で信頼性の高い流体接続が実現します。
74° コーン シートは、嵌合するオス コーンとの確実なシールを形成するため、26741 フィッティングの重要な要素です。このシールは高圧と高温に耐えるように設計されており、最も要求の厳しい産業環境でも確実に機能する漏れのない接続を保証します。
高品質の素材で製造された 26741 45° JIC メス 74° コーン シートは、長持ちするように作られています。優れた耐久性と耐腐食性を示し、産業用流体システムでの長期使用に信頼できる選択肢となります。
油圧、空圧、その他の種類の流体システムを扱う場合でも、26741 45° JIC メス 74° コーン シートは、安全かつ効率的な接続を実現する優れた選択肢です。その精密エンジニアリング、高品質の素材、および独自の 45° 設計により、堅牢で漏れのない接続を必要とする産業用流体システムへの貴重な追加品となります。
