品番：XC/XD/-RN
説明: DIN クロスフィッティング
変換可能なコード:
材質: 炭素鋼 45 #
表面処理: 亜鉛、Cr3+ メッキ、クリアホワイト
耐食時間：120時間以上
程度: DIN クロスフィッティング
| 部品番号 |
糸 |
チューブ外径 | 寸法 | メガパスカル | |||

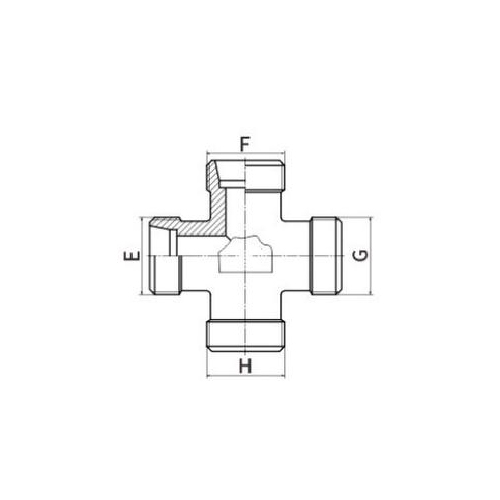

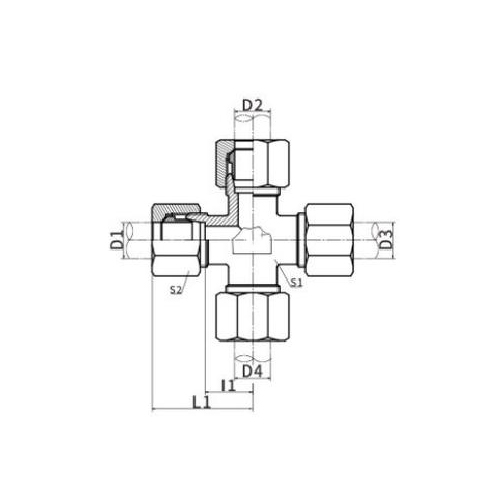

| E、F、G、H | D1、D2、D3、D4 | I1 | L1 | S1 | S2 | ||
| XC-08LL | M8X1 | 4 | 11 | 21 | 9 | 10 |
10 LL |
| XC-10LL | M10X1 | 6 | 9.5 | 21 | 9 | 12 | |
| XC-12LL | M12X1 | 8 | 11.5 | 23 | 12 | 14 | |
| XC-12 | M12X1.5 | 6 | 2 | 27 | 12 | 14 |
31.5 L |
| XC-14 | M14X1.5 | 8 | 14 | 29 | 12 | 17 | |
| XC-16 | M16X1.5 | 10 | 15 | 30 | 14 | 19 | |
| XC-18 | M18X1.5 | 12 | 17 | 32 | 17 | 22 | |
| XC-22 | M22X1.5 | 15 | 21 | 36 | 19 | 27 | |
| XC-26 | M26X1.5 | 18 | 23.5 | 40 | 24 | 32 | |
| XC-30 | M30X2 | 22 | 27.5 | 44 | 27 | 36 |
16 L |
| XC-36 | M36X2 | 28 | 30.5 | 47 | 36 | 41 | |
| XC-45 | M45X2 | 35 | 34.5 | 56 | 41 | 50 | |
| XC-52 | M52X2 | 42 | 40 | 63 | 50 | 60 | |
| XD-14 | M14X1.5 | 6 | 16 | 31 | 12 | 17 |
63 S |
| XD-16 | M16X1.5 | 8 | 17 | 32 | 14 | 19 | |
| XD-18 | M18X1.5 | 10 | 17.5 | 34 | 17 | 22 | |
| XD-20 | M20X1.5 | 12 | 21.5 | 38 | 17 | 24 | |
| XD-22 | M22X1.5 | 14 | 22 | 40 | 19 | 27 | |
| XD-24 | M24X1.5 | 16 | 24.5 | 43 | 24 | 30 |
40 S |
| XD-30 | M30X2 | 20 | 26.5 | 48 | 27 | 36 | |
| XD-36 | M36X2 | 25 | 30 | 54 | 36 | 46 | |
| XD-42 | M42X2 | 30 | 35.5 | 62 | 41 | 50 | |
| XD-52 | M52X2 | 38 | 41 | 72 | 50 | 60 |
31.5 S |
DIN クロスフィッティングの紹介
DIN クロス フィッティングは配管システムの重要なコンポーネントであり、4 つの異なるパイプラインまたはチューブを 1 点で接続するように設計されています。これらの継手は DIN (ドイツ規格協会) 規格に準拠しており、産業用途における高レベルの品質、互換性、信頼性を保証します。
クロスフィッティングは通常、複数のラインを相互接続する必要がある状況で使用され、流体を複数の方向に流すことができます。そのため、流体の分配や混合が必要な複雑な配管システムに最適です。
耐久性のある素材で作られた DIN クロス フィッティングは、高圧や高温に耐えるように作られており、要求の厳しい産業環境でも長期にわたるパフォーマンスを保証します。その設計により、最小限の抵抗でスムーズな流体の流れが可能になり、エネルギー損失が削減され、システム全体の効率が向上します。
これらの継手は、化学処理、石油、発電などの幅広い業界で応用されています。水、油、ガス、その他の流体の分配のいずれであっても、DIN クロス フィッティングは、交差するパイプライン ネットワークに堅牢で効率的なソリューションを提供します。
