品番：AC
説明: DIN メートルオス 24°L .T.ティー
変換可能なコード:
材質: 炭素鋼 45#
表面処理: 亜鉛、Cr3+ メッキ、クリアホワイト
耐食時間：120時間以上
程度: TEE

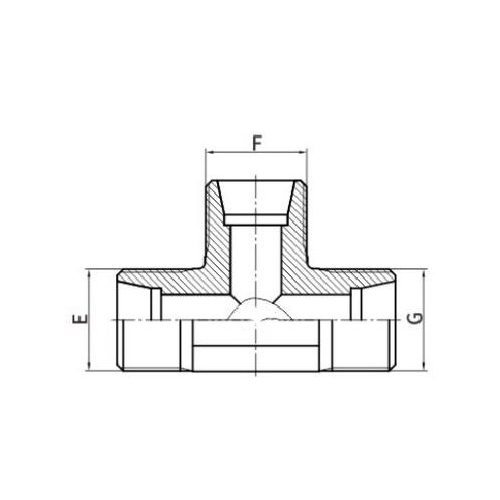

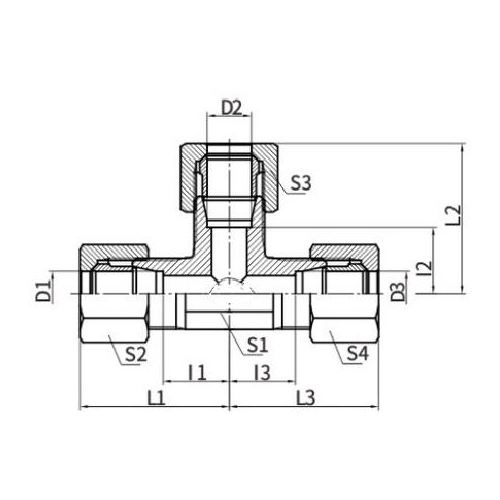

| 部品番号 | 糸 | チューブ外径 | 寸法 | メガパスカル | |||
| E、F、G | D1、D2、D3 | L1、L2、L3 | L1、L2、L3 | S1 | S2、S3、S4 | ||
| AC-08LL | M8X1 | 4 | 11 | 21 | 9 | 10 |
10 LL |
| AC-10LL | M10X1 | 6 | 9.5 | 21 | 9 | 12 | |
| AC-12LL | M12X1 | 8 | 11.5 | 23 | 12 | 14 | |
| AC-12 | M12X1.5 | 6 | 12 | 27 | 12 | 14 |
25 L |
| AC-14 | M14X1.5 | 8 | 14 | 29 | 12 | 17 | |
| AC-16 | M16X1.5 | 10 | 15 | 30 | 14 | 19 | |
| AC-18 | M18X1.5 | 12 | 17 | 32 | 17 | 22 | |
| AC-22 | M22X1.5 | 15 | 21 | 36 | 19 | 27 | |
| AC-26 | M26X1.5 | 18 | 23.5 | 40 | 24 | 32 | |
| AC-30 | M30X2 | 22 | 27.5 | 44 | 27 | 36 |
16 L |
| AC-36 | M36X2 | 28 | 30.5 | 47 | 36 | 41 | |
| AC-45 | M45X2 | 35 | 34.5 | 56 | 41 | 50 | |
| AC-52 | M52X2 | 42 | 40 | 63 | 50 | 60 | |
| AD-14 | M14X1.5 | 6 | 16 | 31 | 12 | 17 |
63 S |
| AD-16 | M16X1.5 | 8 | 17 | 32 | 14 | 19 | |
| AD-18 | M18X1.5 | 10 | 17.5 | 34 | 17 | 22 | |
| AD-20 | M20X1.5 | 12 | 21.5 | 38 | 17 | 24 | |
| AD-22 | M22X1.5 | 14 | 22 | 40 | 19 | 27 | |
| AD-24 | M24X1.5 | 16 | 24.5 | 43 | 24 | 30 |
40 S |
| AD-30 | M30X2 | 20 | 26.5 | 48 | 27 | 36 | |
| AD-36 | M36X2 | 25 | 30 | 54 | 36 | 46 | |
| AD-42 | M42X2 | 30 | 35.5 | 62 | 41 | 50 | |
| AD-52 | M52X2 | 38 | 41 | 72 | 50 | 60 |
31.5 S |
DIN メートル法オス 24° L.T.ティーの紹介
DIN メトリックオス 24° L.T.ティーは、DIN (ドイツ規格協会) 規格に準拠した特殊な油圧継手です。この T 継手は、雄ねじ接続と 24 度のシートを備えており、高圧流体システムで使用するように設計されています。
L.T. (軽量ねじ) の指定は、油圧用途で一般的に使用される特定のねじ規格を指します。 24° のシートはしっかりと確実にフィットし、漏れを防ぎ、システムの完全性を維持します。
この T 字継手は流体の流れを 3 方向に分配できるため、複雑な油圧システムでは不可欠なコンポーネントとなっています。通常、高圧に耐え、耐腐食性を備えた耐久性のある材料で作られているため、長寿命が保証されます。
DIN メトリックオス 24° L.T. Tee は、建設、鉱業、製造など、油圧システムが使用されるさまざまな業界で用途を見出しています。その多用途性と信頼性により、流体を複数の方向に分配する必要がある流体動力システムの重要な部分となっています。
